قوالب الخيوط ذات الحدين: كيف تعمل ومتى تستخدمها وكيفية الاختيار

يمكن لقالب ملولب واحد أن يعرقل تركيب خط أنابيب بأكمله - مما ينتج عنه خيوط فضفاضة ومليئة بالنتوءات تفشل في اختبارات الضغط وتفرض إعادة صياغة مكلفة. بالنسبة للمنشآت التي تقوم بتشغيل عمليات الترابط المستمرة ذات الحجم الكبير، فإن اختيار تصميم القالب المناسب ليس بالتفاصيل البسيطة. إنه الفرق بين الإنتاجية المتسقة ووقت التوقف غير المخطط له.

تعمل قوالب الخيوط ذات الحدين على حل المشكلة الأساسية التي تعاني منها القوالب ذات الحافة الواحدة القياسية: قوة القطع غير المتساوية والتآكل المتسارع. إن فهم كيفية عملها - وأين تقدم أداءً أفضل - يساعدك على اتخاذ قرار شراء أكثر ذكاءً والحصول على المزيد من الدورات من كل مجموعة.

ما الذي يجعل الخيوط ذات الحدين مختلفة؟

يقوم قالب الخيوط التقليدي بتركيز كل قوة القطع على حافة واحدة لكل سن. بمرور الوقت، يؤدي هذا الضغط الموضعي إلى تبلد الحافة وتشوهها بشكل أسرع، مما يؤدي إلى تدهور جودة الخيط قبل أن يصل القالب إلى عمره الافتراضي.

تستخدم قوالب الخيوط ذات الحدين بنية قطع ذات حافتين على كل سن. يتم توزيع حمل القطع بشكل متناظر عبر كلا الحافتين أثناء كل دورة، مما يقلل من ذروة الضغط لكل حافة بمقدار النصف تقريبًا. والنتيجة هي تآكل أكثر تساويًا، وعمرًا أطول للقالب، وسطحًا نهائيًا متسقًا لسطح الخيط من أول قطع إلى آخر - حتى في ظل المتطلبات الحرارية والميكانيكية للاستخدام الصناعي المستمر.

يعتبر هذا التصميم فعالاً بشكل خاص في سير عمل الترابط الآلي وشبه الآلي. عندما تقوم آلة الخيوط بتشغيل العشرات من المفاصل في كل نوبة عمل، فإن التناقضات الصغيرة في تآكل القالب تتفاقم بسرعة. يحافظ الهيكل ذو الحدين على دقة الأبعاد لفترة أطول، مما يقلل من تكرار تغييرات القالب وعمليات فحص الجودة في منتصف التشغيل.

معايير الموضوع المشمولة: BSPT، وNPT، ومتري

إحدى المزايا الأكثر عملية لمجموعة القوالب ذات الحدين جيدة التكوين هي التغطية القياسية الواسعة. التبديل بين أنواع الخيوط في منتصف المشروع - تبديل القوالب وإعادة ضبط الرأس - يكلف وقتًا ويؤدي إلى حدوث خطأ في الإعداد. تعمل مجموعة القوالب التي تتعامل مع معايير الخيوط الصناعية الثلاثة الرئيسية في تكوين واحد على التخلص من الكثير من هذا الاحتكاك.

هذه التغطية ثلاثية المعايير تجعل مجموعة القوالب مناسبة للمشاريع الدولية والمنشآت متعددة المواصفات - وهي شائعة في البناء وهندسة الحرائق حيث تختلط التركيبات المستوردة مع الأنابيب من مصادر محلية.

التوافق مع آلات الخيوط الذكية

تمر القوالب ذات الحدين المصممة خصيصًا لآلات الخيوط الذكية بتسامح تصنيع مختلف عن القوالب ذات الأغراض العامة. يجب أن تتطابق هندسة جسم القالب مع وعاء رأس السقوط وآلية التثبيت الخاصة بالماكينة بدقة - حتى الانحراف البسيط في الأبعاد يتسبب في الاهتزاز، أو انحراف الخيط، أو إخراج القالب قبل الأوان تحت الحمل.

مجموعة قوالب الخيوط ذات الحدين من Xinabo تم تصنيعه بدقة ليتناسب مباشرة مع رؤوس ماكينة الخيوط الذكية بدون أي لمعان أو تعديل يدوي. لتشغيل المحلات التجارية معدات خيوط الأنابيب الآلية يحدد قطر الأنبوب ويضبط إعدادات الأداة تلقائيًا، وهذا الملاءمة مهم: يعطل القالب السائب معلمات القطع المعايرة بالماكينة ويفرض التعويض اليدوي.

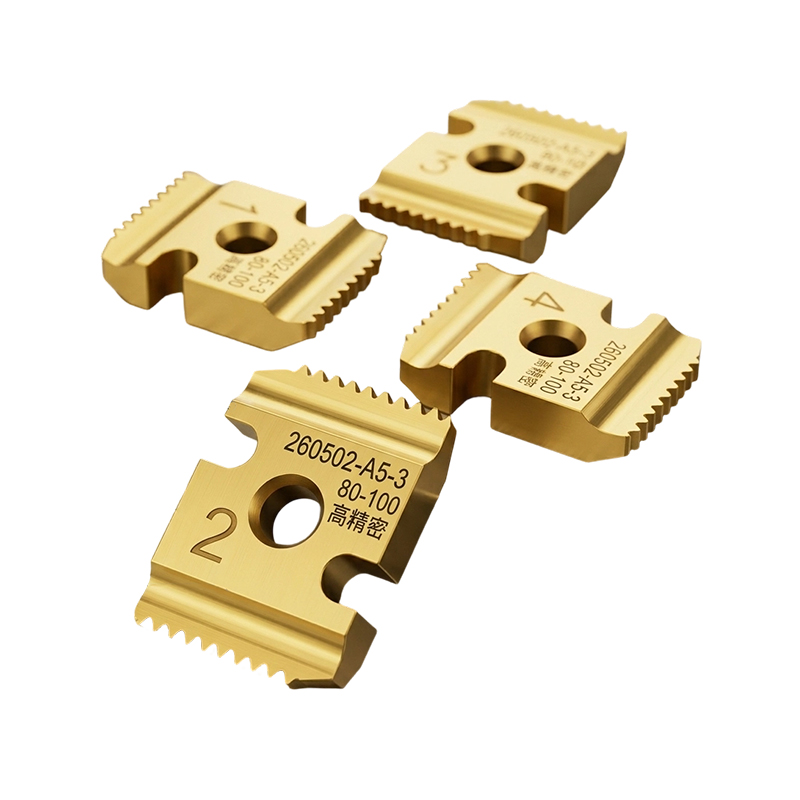

يعد تكوين المجموعة المكونة من 4 قطع عمليًا للاستخدام الميداني. يعني التغليف المدمج أن المجموعة يمكن أن تنتقل إلى مواقع البناء ويتم تخزينها في مخزون مركز التصنيع بدون عربات أدوات مخصصة. عندما تحتاج مجموعة القوالب إلى الاستبدال، يكون تبديل مجموعة مكونة من 4 قطع أسرع من الحصول على قوالب فردية من مخزون منفصل.

متى يجب استبدال قوالب الخيوط الخاصة بك - وكيفية إطالة عمرها

حتى أفضل قالب ذو حدين يبلى في النهاية. إن معرفة العلامات مبكرًا يمنع التكلفة الخفية للخيوط السيئة: اختبارات الضغط الفاشلة، والمفاصل المرفوضة، وإعادة العمل التي يمكن أن تضيف ساعات إلى الوظيفة.

• سطح الخيط الخام: إذا تحولت نهاية الخيط من ناعمة إلى خشنة بشكل واضح، فقد أصبحت حواف القطع باهتة. لا تقم بضبط سرعة القطع أولاً، بل قم بفحص القالب.
• الانجراف البعد الموضوع: استخدم مقياس الخيط بشكل دوري أثناء التشغيل بكميات كبيرة. يشير زحف الأبعاد إلى تآكل تدريجي للحافة، وليس مشكلة في معايرة الآلة.
• زيادة مقاومة القطع: قطع قالب حاد بشكل صحيح مع عزم دوران ثابت. إذا كانت الآلة تعمل بجهد أكبر بشكل ملحوظ على مادة متطابقة، فإن القالب يفقد هندسة حوافه.
• نتوءات أو قمم خيط ممزقة: يؤدي التقطيع أو الكسور الدقيقة في حافة القالب إلى إنتاج مقاطع خيط ممزقة. توقف فورًا - فالاستمرار في المخاطرة بإتلاف رأس الخيط.

لإطالة عمر الخدمة، استخدم زيت الخيط باستمرار وبسخاء. يقلل الزيت من حرارة الاحتكاك، والتي تعد المحرك الأساسي لتدهور الحواف عند سرعات القطع العالية. قم بتخزين القوالب في العلبة المتوفرة لحماية الأسطح الأرضية من أضرار التلامس بين المهام. بالنسبة للمحلات التجارية التي تقوم بربط الفولاذ المقاوم للصدأ أو الأنابيب المقواة، توقع دورات قوالب أقصر من تلك المستخدمة في الفولاذ الكربوني القياسي - قم بتخطيط فترات الاستبدال وفقًا لذلك.

حيث توفر قوالب الخيوط ذات الحدين القيمة الأكبر

ليست كل وظيفة تتطلب تصميم القالب هذا. بالنسبة لأعمال الإصلاح ذات الحجم المنخفض أو خيوط الصيانة العرضية، قد تكون مجموعة القوالب القياسية كافية. ولكن في السيناريوهات التالية، فإن البنية ثنائية الحافة تبرر نفسها بسرعة:

• هندسة الحماية من الحرائق: تتطلب أنظمة الرش مئات الوصلات الملولبة لكل طابق. يؤثر تناسق القالب بشكل مباشر على الأداء الخالي من التسرب عند ضغط النظام. يعد القالب الذي ينحرف عن المواصفات في منتصف التثبيت بمثابة مسؤولية.
• تجميع خطوط أنابيب البناء: تخضع المباني التجارية والصناعية الكبيرة لجدول زمني ضيق. تستفيد أدوات توصيل خطوط الأنابيب المصممة للعمليات على نطاق البناء من القوالب التي تتحمل أيام العمل الكاملة دون الحاجة إلى الاستبدال في منتصف الوردية.
• محلات التصنيع الميكانيكي: تخدم تغطية الخيوط المترية من M20 إلى M120 أعمال التجميع الهيكلي والميكانيكي حيث تكون دقة الأبعاد غير قابلة للتفاوض فيما يتعلق بمواصفات عزم الدوران وتحمل الحمولة.
• خدمات التكييف والبناء: تعد المشاريع ذات المعايير المختلطة - التي تجمع بين BSPT و NPT في نظام واحد - شائعة في البناء الدولي. مجموعات القوالب متعددة المعايير تلغي الحاجة إلى الاحتفاظ بمخزونات القوالب المتوازية.

اختيار مجموعة القالب المناسبة لعمليتك

يعتمد الاختيار بين القوالب ذات الحدين والقوالب القياسية على متطلبات الحجم والاتساق. اطرح سؤالين: كم عدد المفاصل التي تنتجها عمليتك في كل وردية عمل؟ وما هي تكلفة رفض خيط واحد — من حيث وقت إعادة العمل والمواد وتأثير الجدول الزمني؟

بالنسبة للعمليات التي تربط أكثر من 50 وصلة في كل وردية عمل، أو العمل على أنظمة مضغوطة حيث يجب أن يجتاز كل مفصل الفحص، فإن القوالب ذات الحدين تدفع تكاليفها من خلال تقليل تكرار الاستبدال وتجنب إعادة العمل. بالنسبة للاستخدام الأخف، تكون التكاليف الاقتصادية أرق ولكن ميزة الاتساق لا تزال تنطبق عندما تكون جودة الخيط أمرًا بالغ الأهمية للسلامة.

توافق الجهاز هو الفحص النهائي. تحقق دائمًا من أبعاد جسم القالب وفقًا لمواصفات رأس اللولبة الخاصة بجهاز اللولبة قبل الطلب. نادرًا ما تتناسب القوالب المصممة لمنصة ماكينة واحدة مع أخرى بدون تعديل - كما أن التعديل يضر بسطح الأرض مما يجعل عملية الترابط الدقيقة ممكنة. إذا كنت تقوم بتشغيل آلة لولبة ذكية، فابحث عن القوالب التي تم تصميمها بشكل واضح لمعلمات التشغيل الخاصة بهذا النظام الأساسي.

اختيار يموت الخيوط ليس براقة. ولكنه أحد الخيارات القليلة في مشروع خط الأنابيب حيث يحمي الاتصال الصحيح كل وصلة في اتجاه مجرى النهر.
