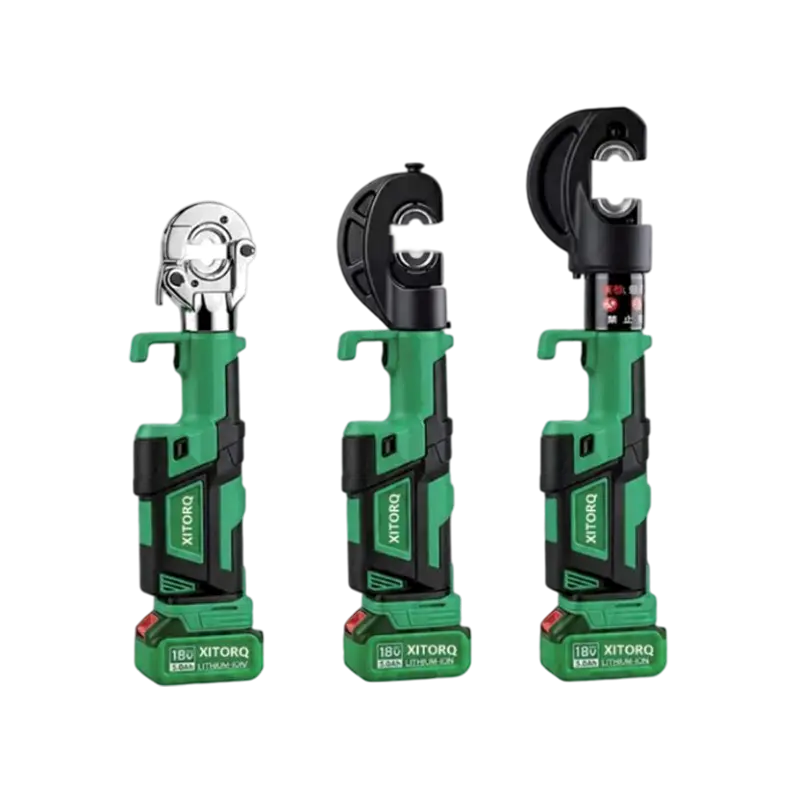

أداة تجعيد مساهمة ليثيوم أيون 18 فولت — قوة 60-120 كيلو بايت كوين، أطراف كابل Cu/Al 10-400 مم²

تقوم شركة Hangzhou Xinabo Intelligent Electromechanical Technology Co., Ltd بتصنيع أدوات العقص الهيدروليكية اللاسلكية لأعمال إنهاء الكابلات في بناء الطاقة وأسلاك خزانة التوزيع والصيانة الصناعية. لدينا أداة العقص الهيدروليكية ببطارية ليثيوم أيون 18 فولت — قوة 60-120 كيلو نيوتن، للشركة المصنعة لأطراف الكابلات Cu/Al مقاس 10-400 مم² يجمع بين محرك 18 فولت بدون فرشاة ومكثف هيدروليكي، بحيث يتم إكمال كل تجعيد بواسطة الأداة بدلاً من الضخ اليدوي.

لقد قمنا ببناء خطوط الأنابيب ومعدات التركيبات الكهربائية في Hangzhou منذ عام 2010، وحصلنا على 30 براءة اختراع وقمنا بتشغيل مصنع بمساحة 10000 متر مربع. تنتمي أداة العقص إلى مجموعة أدوات الطاقة اللاسلكية الخاصة بنا، والتي تشمل أيضًا قواطع الكابلات، وخرامة الثقوب، وحزم بطاريات حقيبة الظهر، لذلك يمكن تجهيز المشروع من مجموعة أدوات منسقة.

لمحة سريعة عن منصة العقص الهيدروليكية 18 فولت

تغطي فئتان من القوة وعائلتان من الموت نطاق الموصل الكامل. ينتهي تكوين EK-300 بما يصل إلى 300 مم²؛ يضيف تكوين EK-400 قالبًا مقاس 400 مم² لوحدة التغذية الثقيلة وعروات المحطات الفرعية. كلاهما يشتركان في نفس الجسم وواجهة البطارية والدائرة الهيدروليكية.

تم تشكيل الجسم لوضعه بيد واحدة على العروة بينما تعمل اليد الثانية على تثبيت الكابل. نظرًا لأن المضخة تعمل بمحرك، فإن المشغل لا يطبق أي قوة رافعة، مما يحافظ على اتساق عمق التجعيد عبر طاقم من ذوي الخبرة المختلطة.

قراءة المواصفات: القوة والمدى وعدد الدورات

تحدد ثلاثة أرقام ما إذا كانت الأداة تناسب جدول الإنهاء: فئة القوة، ونطاق القالب، وعدد التجعيدات التي توفرها الحزمة قبل المبادلة.

فئات القوة 60 كيلو نيوتن و120 كيلو نيوتن

تتبع فئة القوة البرميل والموصل، وليس قطر الكابل وحده. تعمل العروات الخفيفة والمتوسطة في اللوحة والإضاءة بشكل مريح في فئة 60 كيلو نيوتن، بينما تحتاج العروات المغذية مقاس 300 مم² و400 مم² إلى فئة 120 كيلو نيوتن والقالب المطابق EK-400. نقوم بتحجيم الأداة مقابل أكبر عروة في جدول المشروع بحيث يغطي نموذج واحد فاتورة المواد بأكملها.

تخفيف الضغط وتكرار التجعيد

تعتمد الدائرة الهيدروليكية على الضغط المحدد لها، وتثبت من خلال التجعيد ثم تخفف تلقائيًا. تعمل الحماية المدمجة من التحميل الزائد على إيقاف المضخة قبل تلف البرميل أو الأداة. لذلك يعتمد عمق التجعيد على القالب وإعدادات التنفيس بدلاً من المدة التي يمسك فيها المشغل بالزناد.

العقص لكل تهمة

تكمل العبوة المشحونة ما لا يقل عن 150 دورة على طرف نحاسي بمساحة 120 مم². تستهلك العروات الكبيرة المصنوعة من الألومنيوم المزيد من الطاقة في كل دورة، لذلك يتم التخطيط لجدول بمساحة 400 مم² مع حزمة ثانية أو إعادة شحن في منتصف الوردية. يتم تحديد عدد الدورات وفقًا لحجم الموصل المرجعي بحيث يمكن مقارنة الرقم مباشرة عبر أسطول الأدوات.

مجموعات القالب ومطابقة الموصلات

يتم تمييز القوالب بمقطع عرضي للموصل ومقعد في الرأس القابل للتدوير بدون أدوات. يوضح الجدول أدناه كيفية تعيين النطاق على عمل الإنهاء النموذجي.

تحتاج أطراف الألومنيوم إلى ملف تعريف القالب الصحيح وإعداد البرميل النظيف قبل العقص؛ تستخدم العروات النحاسية نفس تسلسل القالب. عندما يمزج المشروع كلا المعدنين، فإننا نوفر مجموعة قوالب تغطي قائمة المقاطع العرضية الكاملة في حالة واحدة.

المكان المناسب للأداة على الموقع

تم تصميم أداة العقص للإنهاءات التي يجب إجراؤها في مكانها، دون الحاجة إلى الضغط على المقعد أو مضخة القدم الهيدروليكية.

• بناء الطاقة: تجعيد أطراف الكابلات ذات الجهد العالي والمنخفض، وأسلاك خزانة التوزيع، ومعالجة أطراف الخطوط العلوية.
• أعمال كهرباء البناء : تعديل الأسلاك، أطراف الأسلاك المضغوطة على البارد، تركيب تركيبات الإضاءة.
• الصيانة الصناعية: إصلاح خط المعدات، تجعيد طرف المحرك أثناء الترجيع والتغيير.
• أعمال تسخير والطاقة الجديدة: نهايات البطارية وكابل الشحن حيث لا يمكن للضغط على المقعد الوصول إلى التجميع.
• المواقف المحصورة: يتم تدوير الرأس القابل للدوران ليناسب عمق الخزانة وارتفاع الدرج والعروات المواجهة للأعلى.

منصة البطارية ووقت التشغيل والخدمات اللوجستية للموقع

تعمل الأداة على منصة أيون الليثيوم 18 فولت الخاصة بنا، لذا تتم مشاركة الحزم وأجهزة الشحن مع بقية المجموعة اللاسلكية بدلاً من تخصيصها لطراز واحد. يتم اقتباس كل طلب كأداة عارية أو كمجموعة تحتوي على عدد محدد من العبوات وأجهزة الشحن.

• تم ذكر عدد التجعيد لكل شحنة عند 120 مم 2 من النحاس حتى يتمكن الطاقم من التخطيط لتناوب العبوة وفقًا لقائمة العروة اليومية.
• بالنسبة للمواقع التي تقوم بتشغيل العديد من الأدوات اللاسلكية، لدينا حزمة بطارية الليثيوم على ظهره في 20 أمبير و 30 أمبير يمتد وقت التشغيل عبر العمل عالي الرسم؛ يتم تأكيد مجموعة العبوة والشاحن المرفقة مع كل أداة تجعيد عند الطلب.
• يتم تعبئة الأداة وعلبة القالب والشاحن للنقل، مع ظهور علامات القالب لإصدار الموقع ومراقبة المخزون.

التشغيل والسلامة وقبول التجعيد

يعتمد العقص الصحيح على الجلوس على القالب وحركة الزناد الكاملة بقدر ما يعتمد على القوة. تسلسل العمل الذي نحدده قصير وقابل للتكرار.

1. قم بمطابقة علامة القالب مع حجم الموصل وقم بوضع نصفي القالب بالكامل في الرأس.
2. قم بالتقطيع إلى عمق الإدخال الطرفي، وقم بتنظيف البرميل وأدخل الموصل بالكامل قبل وضع الرأس.
3. استمر في الضغط على الزناد حتى تصل الدائرة إلى الضغط وترتاح؛ إطلاق منتصف الدورة يترك تجعيدًا غير مكتمل.
4. أبقِ يديك والكابل بعيدًا عن الرأس - تتطور الأداة حتى 120 كيلو نيوتن عند وجوه القالب.
5. فحص كل تجعيد لإغلاق القالب بالكامل، ووضع علامات القالب الصحيحة على البرميل وغياب الشقوق أو الوميض؛ اختبار السحب يتبع مواصفات المشروع.
6. قم بتخزين الأداة مع إغلاق الرأس وإغلاق علبة القالب لحماية وجوه الجلوس.

تم دمج الحماية من الحمل الزائد وتخفيف الضغط التلقائي في الدائرة الهيدروليكية، لذلك لا يمكن إجبار العروة كبيرة الحجم على تجاوز القوة المقدرة للأداة. يجب أن يتم إطلاع المشغلين على كيفية تحديد القالب قبل التحول الأول، ونقوم بتوفير هذه المادة الإرشادية مع الأداة.

مراقبة الجودة والمطابقة والتوثيق

يتم الإنتاج في مصنعنا في Hangzhou الذي تبلغ مساحته 10000 متر مربع ويعمل به أكثر من 100 موظف، ويبلغ معدل المنتج النهائي لدينا 99.9%. تمتلك الشركة 30 براءة اختراع وتم الاعتراف بها كمؤسسة وطنية للتكنولوجيا الفائقة في عام 2023. تغطي وثائق المطابقة الخاصة بمعداتنا توجيهات الآلات وتوجيهات التوافق الكهرومغناطيسي، الصادرة كشهادة المطابقة.

• يتم فحص مجموعات القالب مقابل المقطع العرضي المحدد قبل التعبئة.
• يتم ملء الدوائر الهيدروليكية بالزيت المضاد للتآكل المحدد ويتم إغلاقها قبل الإرسال.
• تتضمن وثائق الطلب الطراز وفئة القوة وقائمة القوالب ونطاق البطارية والشاحن وتعليمات التشغيل باللغة المتفق عليها.

الصيانة والموت وقطع الغيار

يزيل المحرك بدون فرش خدمة الفرشاة من جدول الصيانة. عناصر التآكل هي وجوه القالب، والزيت الهيدروليكي، والأختام الموجودة في دائرة المكثف؛ يتم توفير مجموعات القوالب والقوالب البديلة كعناصر منفصلة بحيث يمكن الاحتفاظ بالأسطول في الخدمة دون استبدال الأدوات الكاملة.

• افحص وجوه القالب بحثًا عن التقطيع واستبدل أي قالب لم يعد يُغلق بشكل كامل على البرميل.
• قم بالتعبئة أو إعادة التعبئة فقط بالزيت الهيدروليكي المضاد للتآكل المحدد؛ درجات أخرى تغير سلوك الإغاثة.
• قم بإرجاع الوحدات التي بها أخطاء في الضغط أو الختم للخدمة بدلاً من فتح الدائرة الهيدروليكية في الموقع.

المعلومات التي نستخدمها لتكوين الحل الخاص بك

يتم إعداد التكوين وعرض الأسعار من جدول الإنهاء وظروف الموقع، وليس من رقم الكتالوج وحده. هذه هي المدخلات التي تتيح لنا تأكيد فئة القوة ومجموعة القالب ونطاق البطارية في مسار واحد.

• نطاق الموصل: أصغر وأكبر مقطع عرضي بـ mm²، وسواء كان النحاس أو الألومنيوم أو كليهما معقوصة.
• نوع المحطة: نمط البرميل والمعيار المستخدم في المشروع، بما في ذلك العروات ذات البرميل الطويل أو العروات الضيقة.
• فئة القوة: أكبر العروة في الجدول الزمني، والتي تحدد بين التكوين 60 كيلو نيوتن و120 كيلو نيوتن وبين EK-300 وEK-400.
• نطاق البطارية: الأداة أو المجموعة العارية، وعدد العبوات وأجهزة الشحن، وما إذا كانت الحزم مشتركة مع أدوات أخرى في الموقع.
• ظروف العمل: أعمال الخزانات الداخلية أو أعمال الخطوط العلوية الخارجية ودرجة الحرارة المحيطة وقيود الوصول.
• تفاصيل الطلب: الكمية والتعبئة ووضع العلامات ولغة التوثيق ووجهة التسليم.

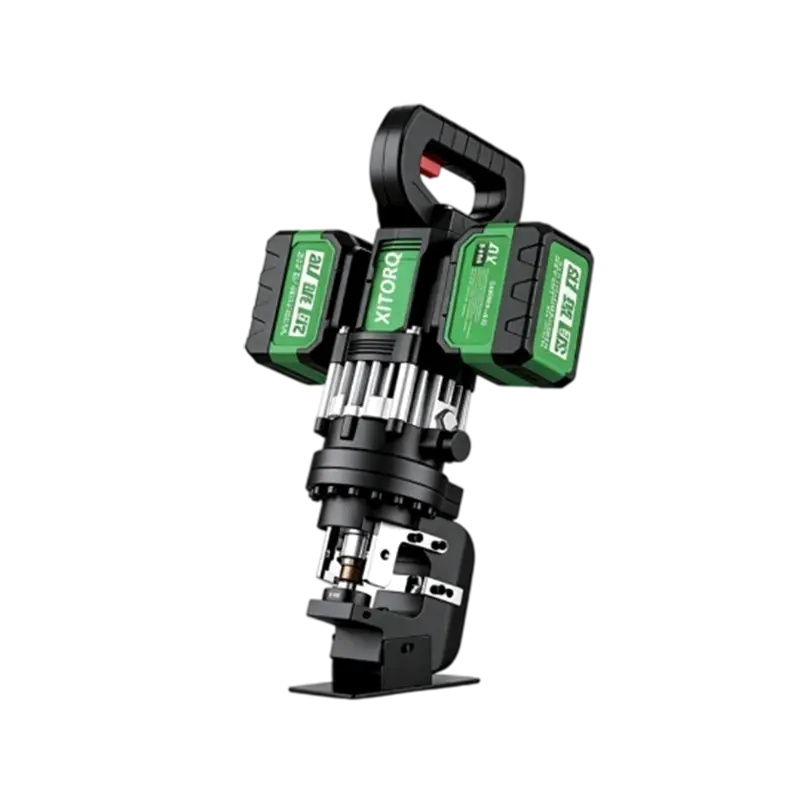

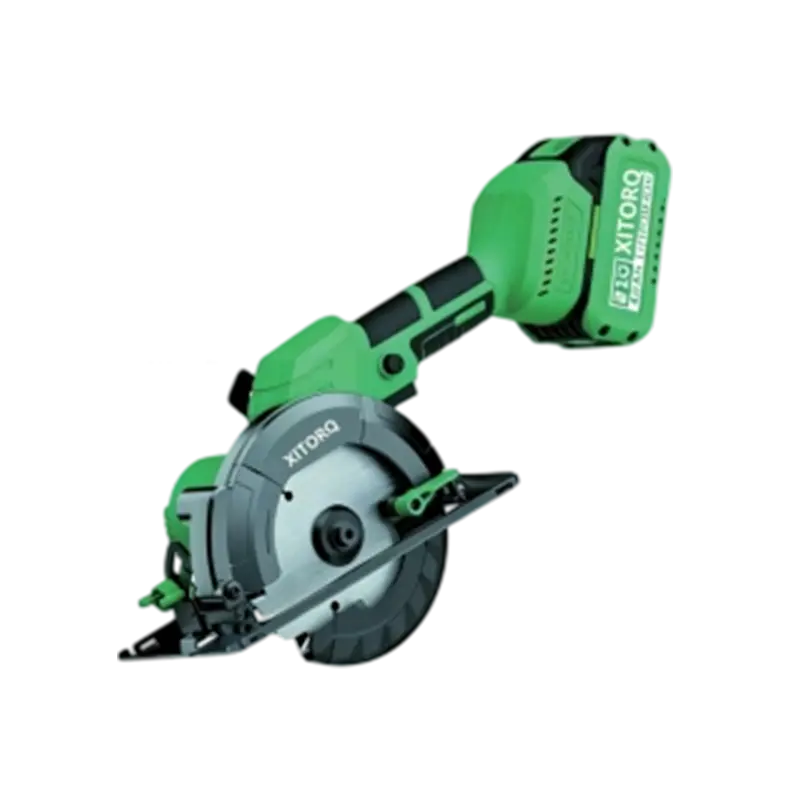

المعدات اللاسلكية ذات الصلة من مجموعتنا

عادةً ما يتم إصدار إعداد الكابل وإنهائه معًا، لذلك يتم اقتباس أداة العقص جنبًا إلى جنب مع أدوات القطع والتثقيب التي تشترك في نفس طريقة العمل.

الأسئلة المتداولة

هل أحتاج إلى إصدار 60 كيلو نيوتن أو 120 كيلو نيوتن؟

يتبع الاختيار أكبر العروة في الجدول الزمني. تتعامل فئة 60 كيلو نيوتن مع المحطات الخفيفة والمتوسطة في أعمال الألواح والإضاءة والصيانة؛ فئة 120 كيلو نيوتن مع قوالب EK-400 تغطي عروات تغذية 300 مم² و400 مم². نحن نؤكد الفصل من قائمة الموصلات الخاصة بك قبل الاقتباس.

هل يمكن لنفس الأداة تجعيد أطراف النحاس والألومنيوم؟

نعم. يغطي النطاق الذي يتراوح من 10 إلى 400 مم² أطراف النحاس والألمنيوم. تحتاج براميل الألومنيوم إلى ملف تعريف القالب الصحيح والتحضير النظيف قبل العقص، ونحن نوفر مجموعة قوالب تغطي كلا المعدنين عندما يمزجهما المشروع.

كم عدد التجعيدات التي يمكن إكمالها بشحنة بطارية واحدة؟

ما لا يقل عن 150 دورة على طرف نحاسي بمساحة 120 مم². تستهلك العروات الأكبر حجمًا المصنوعة من الألومنيوم المزيد من الطاقة في كل دورة، لذلك يتم التخطيط لجداول ثقيلة بمساحة 400 مم² مع حزمة ثانية أو إعادة شحن في منتصف الوردية.

كيف تتجنب الأداة الضغط الزائد على الجهاز الطرفي؟

يتم تخفيف الدائرة الهيدروليكية تلقائيًا بمجرد اكتمال التجعيد، كما تعمل الحماية من الحمل الزائد على إيقاف المضخة قبل تجاوز القوة المقدرة. يتم ضبط عمق التجعيد بواسطة القالب وضغط التنفيس بدلاً من تقنية المشغل.

هل يدور رأس العقص لعمل الخزانة؟

نعم. يتم تشغيل الرأس القابل للدوران ليناسب عمق الخزانة وارتفاع الدرج والعروات المواجهة للأعلى، وهذا هو السبب الرئيسي لاستخدام الأداة بدلاً من الضغط على مقاعد البدلاء في أسلاك خزانة التوزيع.

ما الذي يتم توفيره مع كل أداة؟

يتم تأكيد النطاق لكل طلب: الأداة العارية أو المجموعة، ومجموعة القوالب المطابقة لنطاق الموصل الخاص بك، وكمية البطارية والشاحن، وعلبة القالب وتعليمات التشغيل باللغة المتفق عليها. تتوفر أيضًا مجموعات القوالب والقوالب البديلة كعناصر منفصلة لصيانة الأسطول.
