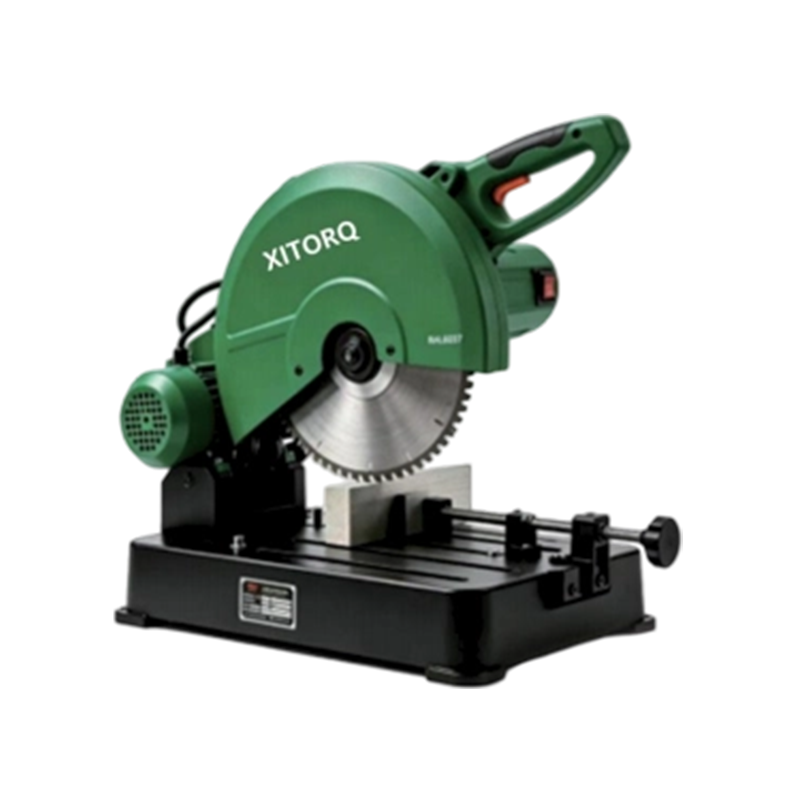

هانغتشو شينابو شركة التكنولوجيا الكهروميكانيكية الذكية المحدودة هي شركة مصنعة لمعدات تصنيع الأنابيب ومقرها في مدينة هانغتشو بمقاطعة تشجيانغ، وتقوم ببناء آلات الخيوط الذكية وأدوات الموقع منذ عام 2010. منشار قطع بارد بمغناطيس دائم وتردد متغير 220 فولت مقاس 14 بوصة — قطع المعادن بدون شرارة أو لدغات هو منشار القطع ذو الشفرات الكربيدية الخاص بنا للهياكل الفولاذية، ومقاطع الحوائط الساترة والتصنيع المعدني العام، حيث يجب أن يكون الوجه المقطوع جاهزًا للحام أو الخيوط أو التجميع دون الحاجة إلى تمرير طحن ثانٍ.
يقترن المنشار بشفرة ذات رؤوس كربيد مقاس 355 مم مع محرك ذو تردد متغير مغناطيسي دائم يعمل من مصدر أحادي الطور بجهد 220 فولت تيار متردد و50 هرتز. يمكن ضبط سرعة الشفرة من 0 إلى 1400 دورة في الدقيقة، ومقاييس القاعدة من 0 إلى 45 درجة، ويغطي غلاف القطع أنبوبًا دائريًا مقاس 120 مم وأنبوبًا مربعًا مقاس 100 × 100 مم.
مواصفات معنى في المنشار
كل رقم أدناه هو حد العمل، وليس عنوانا. نقوم بتأكيد مظروف القطع مقابل قائمة ملفات التعريف الفعلية الخاصة بك قبل إصدار المنشار.
| المعلمة | المواصفات | ماذا يعني في الإنتاج |
| الجهد المقنن | 220 فولت تيار متردد، 50 هرتز | العرض على مرحلة واحدة. يتم تشغيل المنشار من منفذ ورشة عمل قياسي بدون اتصال ثلاثي الطور. |
| محرك | محرك ذو تردد متغير ذو مغناطيس دائم | كثافة عزم دوران عالية عند سرعة الشفرة المنخفضة، مع الاحتفاظ بالسرعة تحت الحمل بدلاً من الترهل عبر جدار ثقيل. |
| بليد | 14 بوصة (355 ملم)، برأس من الكربيد | تعمل عملية القطع المسننة على إنتاج رقائق آلية بدلاً من الشرر والغبار الكاشط. |
| الحد الأقصى للقطع — أنبوب دائري | 120 ملم | يغطي الأنابيب الفولاذية DN100 والأنابيب الهيكلية التي يصل قطرها الخارجي الاسمي إلى 4 بوصات تقريبًا. |
| الحد الأقصى للقطع – أنبوب مربع | 100 × 100 ملم | قسم مجوف مربع ومستطيل للإطارات والقضبان والأرفف وفراغات العارضة. |
| سرعة عدم التحميل | 0-1400 دورة في الدقيقة، قابل للتعديل | يتم تحديد السرعة حسب المادة: منخفضة بالنسبة للجدران الثقيلة وغير القابلة للصدأ، وعالية بالنسبة للألمنيوم والأنابيب ذات الجدران الرقيقة. |
| زاوية القطع | 0-45 درجة، قابل للتعديل بلا حدود | قطع ميتري لإطارات الزوايا والدرابزين وعارضة الحائط الساتر دون إعادة تثبيت العمل. |
| الملحقات القياسية | شفرة المنشار البارد، مفتاح ربط سداسي | بليد change and clamp adjustment are carried out with the tooling supplied in the carton. |
| الحماية | حماية مدمجة من التحميل الزائد | بليد speed reduces automatically in hard material instead of stalling the motor mid-cut. |
قطع بدون شرارة أو نتوءات على أرضية المتجر
المنشار البارد يزيل المعدن بالأسنان، وليس التآكل. تقوم الشفرة بطحن شريحة من القسم، بحيث يرى المشغل تجعيدًا من الفولاذ بدلاً من وابل الشرارة، ويترك الوجه المقطوع الآلة مربعة ومشرقة.
- لا يوجد تيار شرارة — أكثر أمانًا بجوار العزل والطلاءات والأسطح النهائية، ولا يستقر الغبار الكاشط الساخن على الأعمال المجاورة.
- قطع الوجه جاهزًا للعملية التالية — تصل الحواف إلى ماكينة اللولبة أو اللحام أو منضدة التجميع دون خطوة طحن في معظم أعمال الفولاذ والألمنيوم.
- مدخلات حرارة منخفضة - يظل القسم باردًا بدرجة كافية للتعامل معه بعد وقت قصير من القطع، مما يحافظ على ثبات إعدادات التلسين ومواضع المشبك خلال التشغيل.
- مسار شفرة ثابت - يحافظ محرك المغناطيس الدائم على السرعة خلال عملية القطع، وبالتالي فإن الطول الأخير للدفعة يتطابق مع الأول.
ملاءمة التطبيق: ثلاثة إعدادات إنتاج
معالجة الهيكل الصلب
القطع الدقيق لفولاذ القناة، وفولاذ الزاوية، والأنبوب المربع، والأنبوب الدائري، بالإضافة إلى تقطيع الإطار الفولاذي حيث يتم ضبط زاوية القطع وطول القطع من الرسم. تغطي السعة الدائرية التي يبلغ قطرها 120 مم أحجام أنابيب الدعامات والأعمدة الشائعة في الأعمال الإنشائية الخفيفة.
بناء جدار الستار
قطع قطاعات الألومنيوم، وقطع الأنابيب المجلفنة، وتقطيع عارضة الحائط الساتر. توفر شفرة الكربيد الموجودة في الطرف العلوي من نطاق السرعة وجهًا نظيفًا وخاليًا من النتوءات التي تحتاجها الحشية وخطوط منع التسرب، وتعود زاوية المقابض الأساسية من 0 إلى 45 درجة في نفس الإعداد.
تصنيع المعادن
قطع الأنابيب المعدنية، ومعالجة الدرابزين، وتقطيع مقاطع الرفوف، بما في ذلك دفعات مختلطة من الأنابيب والقضبان المسطحة حيث يجب على المنشار أن يتحرك بين الأحجام من خلال الوردية.
مطابقة الشفرة والمواد والسرعة
يأتي المنشار مزودًا بشفرة منشار بارد ذات رأس كربيد بشكل قياسي. يحدد عدد الأسنان ودرجة الكربيد اللمسة النهائية وعمر الشفرة، لذا فإن الشفرة المجهزة تتوافق مع مزيج المواد الذي تقطعه كثيرًا.
| مادة | عمل نموذجي | نافذة السرعة |
| أنابيب الصلب الكربوني والقسم | الإطارات والقضبان والتقطيع الهيكلي | منتصف المدى |
| الصلب المجلفن | القناة، أنابيب الحائط الساتر، العارضة | منتصف المدى |
| الملف الألومنيوم | حائط ساتر، تقليم، إطارات خفيفة | النطاق العلوي |
| درجات مقاومة للصدأ وتصلب العمل | الدرابزين والتجهيزات وأعمال المناطق الرطبة | نطاق منخفض، درجة الشفرة متفق عليها عند الطلب |
سمك الجدار يهم بقدر القطر. جدار 3 مم في أنبوب 100 مم يقطع بشكل أسرع من جدار 6 مم في أنبوب 60 مم، وإعداد السرعة يتبع القسم، وليس البعد الخارجي.
التحكم في السرعة والحماية من التحميل الزائد وجودة القطع
يتيح محرك التردد المتغير للمشغل ضبط سرعة الشفرة للمهمة بدلاً من قبول سرعة ثابتة واحدة. في المواد الصلبة، تقلل الحماية المدمجة من التحميل الزائد من السرعة تلقائيًا، مما يحمي أسنان الشفرة ويحافظ على تشغيل القطع بدلاً من المماطلة.
ثلاثة إعدادات تحمل معظم الجودة: سرعة الشفرة ومعدل التغذية السفلية وضغط المشبك. نحن نغطي الثلاثة جميعًا في دليل التشغيل المرفق مع المنشار، وتقوم جلسة العرض التوضيحي بإرشاد المشغل من خلالها على المواد الخاصة بك.
لقط، وإعداد ميتري وسلامة المشغل
- جهاز لقط سريع — يتم تثبيت العمل على السياج قبل دخول الشفرة، لذلك لا يصعد الأنبوب ذو الجدار الرقيق أو يدور أثناء القطع.
- حارس السلامة - يغطي الشفرة خلال قوس القطع ويعود إلى وضع الوقوف بعد كل ضربة.
- 0-45 درجة قاعدة ميتري - قابل للتعديل بشكل لا نهائي، مع ضبط الزاوية وإغلاقها قبل التثبيت بحيث يظل طول القطع صحيحًا عند العمل بزاوية.
- حماية الزائد - يزيل الإغراء لإجبار الشفرة الباهتة من خلال قسم صلب.
التثبيت والطاقة وتكامل المتجر
المنشار عبارة عن آلة أحادية الطور بجهد 220 فولت تيار متردد و50 هرتز، لذلك يمكن وضعه في مكان العمل بدلاً من وضع لوحة التوزيع ثلاثية الطور. إنها تحتاج إلى مقعد أو حامل مستوٍ مع خلوص لضربة الشفرة الكاملة ولمرور المخزون الطويل عبر المشبك.
تستخدم تغييرات الشفرة مفتاح الربط السداسي المرفق. حافظ على نظافة عمود الشفرة وجوانب التثبيت، وتحقق من حركة الحماية قبل كل نوبة، وقم بإزالة الرقائق من القاعدة والرذيلة حتى يصبح المقياس المتري صحيحًا. يجب تأكيد جهد الموقع مقابل تصنيف 220 فولت 50 هرتز قبل التشغيل؛ عندما يختلف العرض المحلي، فإننا نناقش ترتيبات العرض معك في مرحلة الطلب.
مراقبة الجودة وتوثيق المطابقة
حصلت Xinabo على لقب المؤسسة الوطنية للتكنولوجيا الفائقة منذ عام 2023 وتعمل في مصنع مساحته 10000 متر مربع في منطقة شياوشان في هانغتشو، مع 30 براءة اختراع تغطي آليات ربط الأنابيب والتثبيت والقطع. معدل منتجاتنا النهائية هو 99.9%، مدعومًا بالتجميع الداخلي والفحص قبل التعبئة.
تتضمن وثائق المطابقة الخاصة بآلاتنا شهادة المطابقة لتوجيهات الآلات وتوجيهات التوافق الكهرومغناطيسي. يتم تأكيد المستندات الصادرة مع طلبك في مرحلة الطلب بحيث يتطابق الملف مع الوجهة ومتطلبات قبول المشروع.
نطاق تصنيع الأنابيب حول المنشار
المنشار البارد عبارة عن محطة واحدة في تسلسل التصنيع الذي يبدأ عند القطع وينتهي عند اختبار الضغط. نقوم بتوريد المحطات المحيطة به من نفس المصنع.
المجموعة الأصلية: آلات الخيوط الذكية، وآلات شد الأنابيب، وضواغط الهواء المكبسية الخالية من الزيت، والمناشير الباردة، وآلات الحفر، ومضخات اختبار الضغط، يتم تحديدها معًا عند تصميم ورشة العمل كخط وليس كآلات فردية.
يتم استخدام حفر المخارج والفروع على أنابيب الحماية من الحرائق، بعد أن يقطع المنشار المسار الرئيسي إلى الطول.
الاختبار الهيدروستاتيكي واكتشاف التسرب في نهاية التسلسل، على البكرة المجمعة بدلاً من طول القطع.
المعلومات التي نستخدمها لتكوين الحل الخاص بك
نقوم بإعداد تكوين المنشار والاقتباس من نقطة العمل وليس من رقم الكتالوج. القائمة أدناه هي ما يختصر التبادل.
- المواد والصف — الصلب الكربوني أو المجلفن أو الألومنيوم أو غير القابل للصدأ وحصة كل منها في الأسبوع النموذجي.
- قائمة الملف الشخصي — القطر الخارجي، الحجم المربع أو المستطيل، سمك الجدار والقسم الأكبر في الدفعة.
- قطع الشرط - الزوايا المستقيمة أو المائلة المستخدمة، وتفاوت طول القطع، واللمسة النهائية التي تقبلها العملية التالية.
- الإنتاجية — القطع في كل نوبة عمل وعدد المرات التي يتغير فيها حجم المنشار أو المادة.
- ظروف الموقع - جهد الإمداد والتردد، والمقعد أو الحامل، والمساحة الأرضية المتاحة ودعم المخزون في كلا الطرفين.
- شفرات وقطع الغيار — مواصفات الشفرة للمادة السائدة والشفرات الاحتياطية التي سيتم تثبيتها في الموقع.
- التوثيق والتسليم - اللغة اليدوية ووثائق المطابقة المطلوبة للقبول والتعبئة والوجهة.
الصيانة وقطع الغيار والدعم
يقتصر الاهتمام اليومي على الواقي وأوجه المشبك وإزالة الرقائق. تعتبر تغييرات الشفرة مهمة مفتاح ربط حيث يمكن الوصول إلى الشجرة من فتحة الحماية، ويظهر تآكل الشفرة أولاً على شكل نتوء على حافة الخروج أو ارتفاع في حمل المحرك.
تمتلك Xinabo قطع غيار لآلاتنا وتوفر الدعم الفني وتدريب المشغلين لشركاء المشترين عند الطلب. يمكن لخبير المنتج تشغيل عرض توضيحي مباشر للمنشار على المواد الخاصة بك قبل الالتزام بالتكوين.
الأسئلة المتداولة
ما هي الأحجام التي يمكن قطعها بالمنشار البارد مقاس 14 بوصة؟
قطر خارجي يصل إلى 120 مم على الأنبوب الدائري و100 × 100 مم على الأنبوب المربع، مع ضبط القاعدة في أي مكان من 0 درجة إلى 45 درجة للعمل المتري. يغطي ذلك الأنابيب الفولاذية DN100 وأحجام الأنابيب الهيكلية المستخدمة في الإطارات والقضبان وعارضة الحائط الساتر.
هل يقطع بدون شرارة وبدون لدغ؟
نعم. تقوم الشفرة ذات الرؤوس الكربيدية بطحن شريحة من القسم بدلاً من طحنها بعيدًا، لذلك لا يوجد تيار شرارة ولا غبار كاشط. يكون الوجه المقطوع سلسًا بدرجة كافية بحيث تنتقل أعمال الفولاذ والألمنيوم عادةً مباشرة إلى الخيوط أو اللحام أو التجميع دون تمريرة نهائية ثانية؛ يتم فحص درجات الجدران الثقيلة وتصلب العمل في أول قطعة من الدفعة.
ما هو مصدر الطاقة الذي يحتاجه المنشار؟
220 فولت تيار متردد عند 50 هرتز، مرحلة واحدة، من خلال منفذ ورشة عمل قياسي. التأكد من جهد الموقع وتردده قبل التشغيل؛ عندما يختلف العرض المحلي عن لوحة التصنيف، فإننا نناقش الترتيب معك عند تقديم الطلب.
كيف يتم ضبط سرعة الشفرة للمواد المختلفة؟
يعمل محرك التردد المتغير ذو المغناطيس الدائم من 0 إلى 1400 دورة في الدقيقة على قرص قابل للتعديل. يتم تشغيل أنبوب الألمنيوم والجدار الرقيق في الطرف العلوي، والكربون والفولاذ المجلفن في الوسط، والجدار غير القابل للصدأ أو الثقيل في الطرف المنخفض. تعمل الحماية المدمجة من التحميل الزائد على تقليل السرعة تلقائيًا إذا كانت الشفرة تلبي مادة أصعب من المتوقع.
ما هو المرفق مع الجهاز، وهل يمكننا الحصول على شفرات احتياطية؟
تحتوي الكرتونة على المنشار، وشفرة منشار بارد ذات رأس كربيد، ومفتاح ربط سداسي لتغيير الشفرة وتعديل المشبك. يتم توفير الشفرات الاحتياطية وقطع الغيار من مصنعنا، ويتم الاتفاق على مواصفات الشفرة في مرحلة الطلب وفقًا لمزيج المواد الذي تقطعه كثيرًا.
كيف نحصل على التكوين والاقتباس ؟
أرسل قائمة المواد وأحجام التشكيلات الجانبية وسمك الجدار وزوايا التلسين والقطع لكل وردية وتفاصيل توريد الموقع. نقوم بإرجاع تكوين المنشار، وتوصية الشفرة، وقائمة الملحقات ونطاق التسليم، ويمكننا ترتيب عرض توضيحي مباشر على المواد الخاصة بك قبل تأكيد الطلب.
